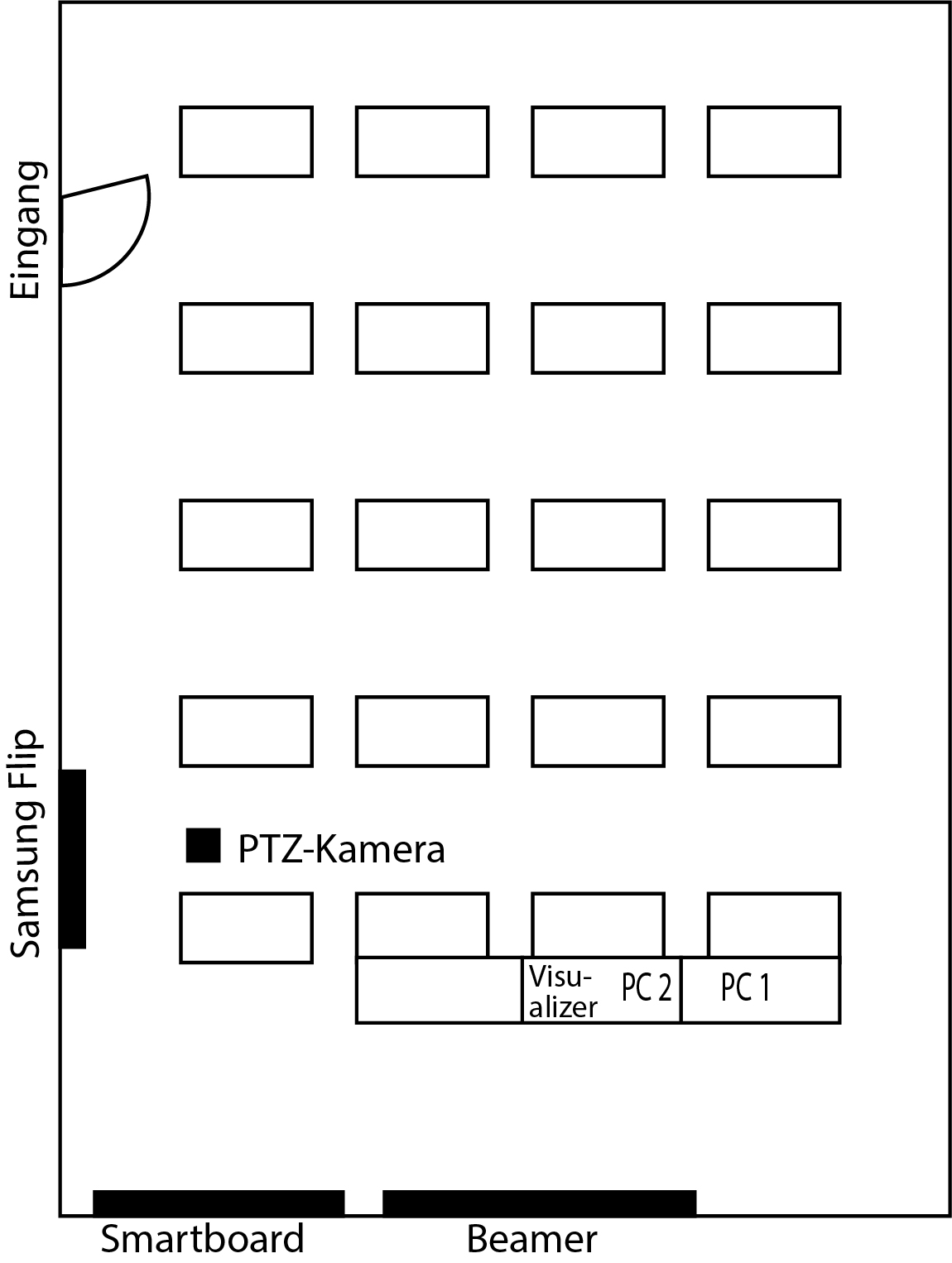

      Diese Seite bietet eine Übersicht über die vorhandene Medientechnik im Labor für Datenverarbeitung:

      Skizze Raum Technik.jpg

      Quicklinks:


      Mediensteuerung





      Samsung Flip







    • Ankündigungen Forum
  • Einklappen Ausklappen

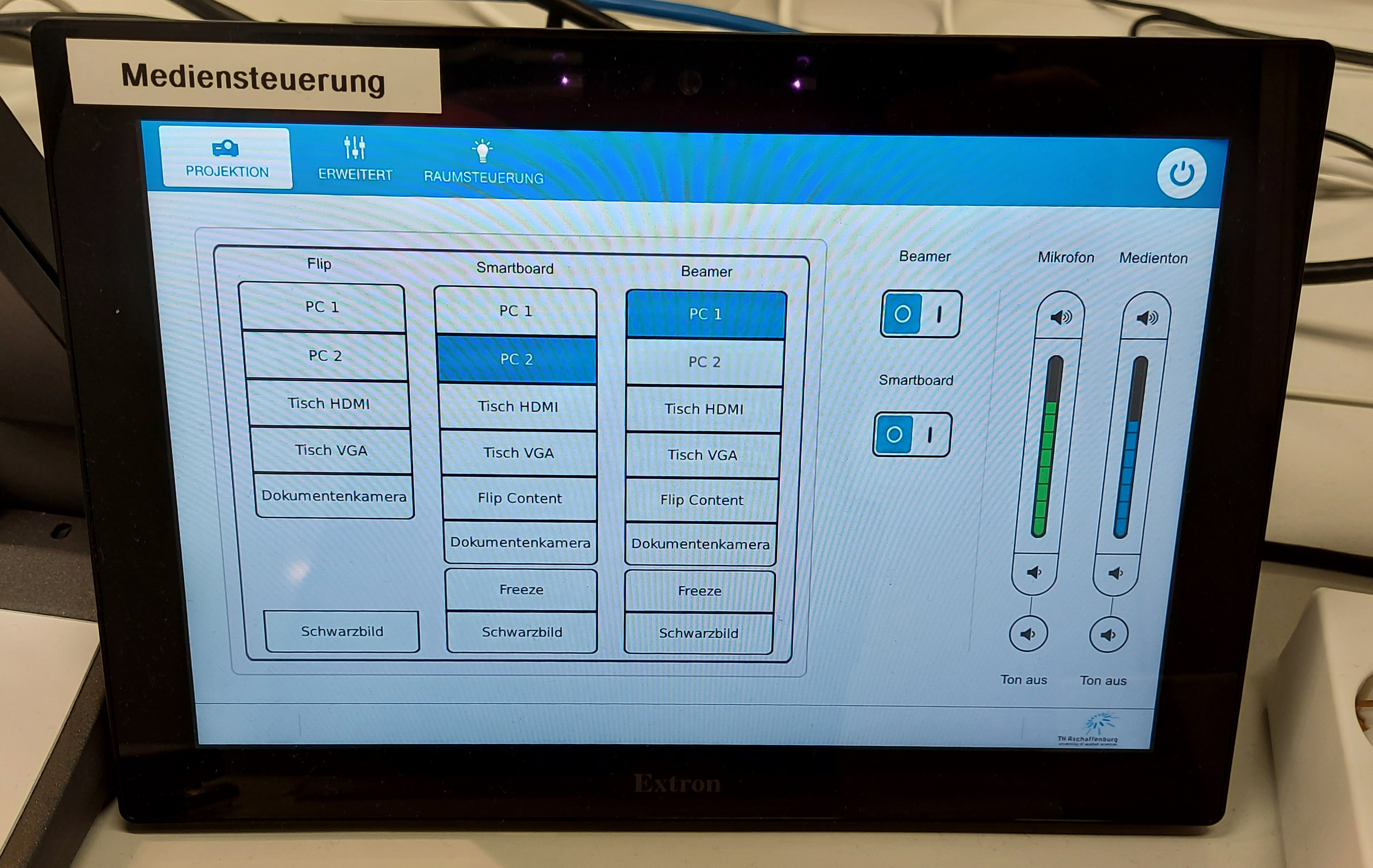

    Mediensteuerung

    • Teilnehmer/innen müssen
      Als erledigt kennzeichnen

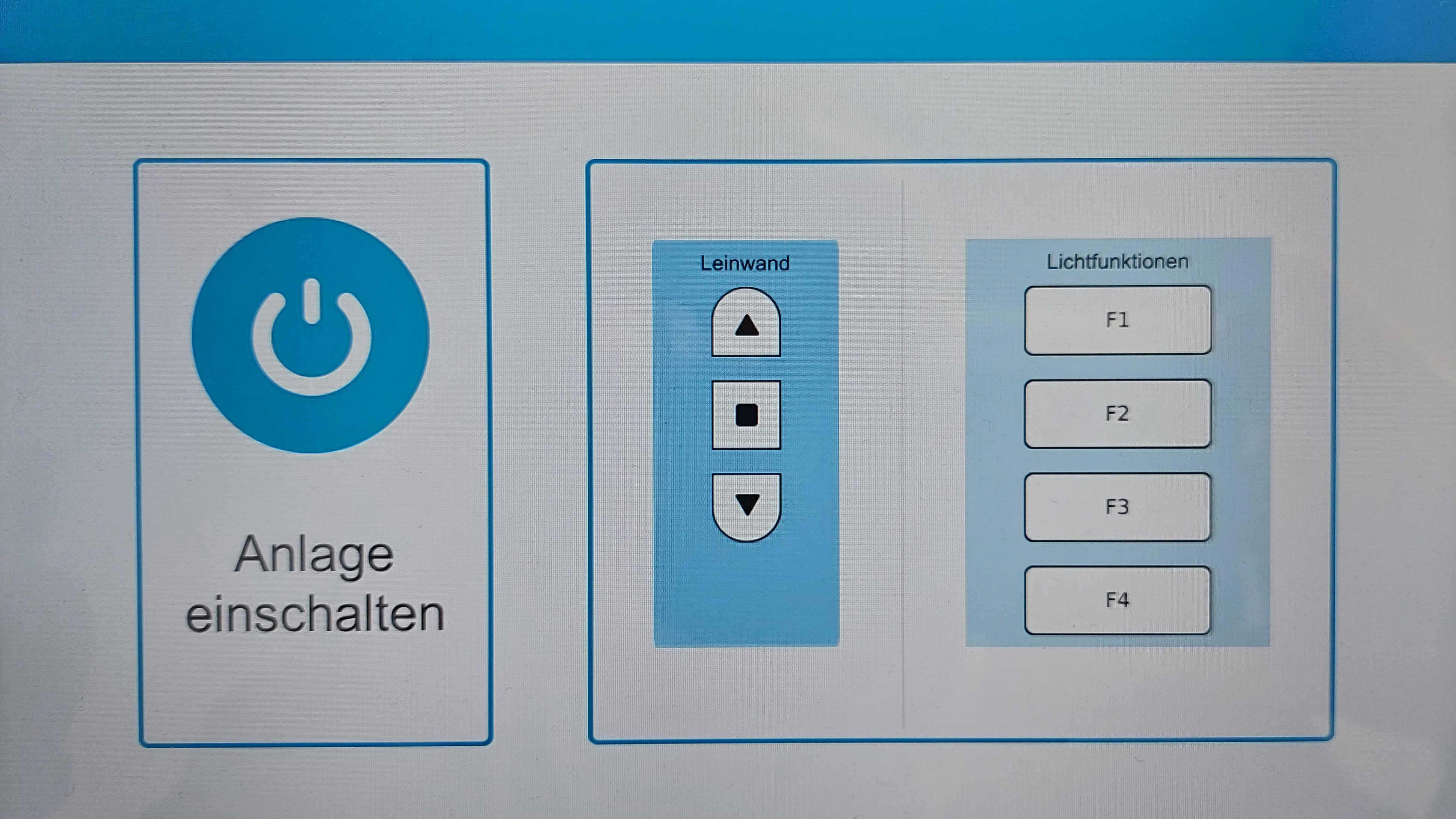

      Einschalten der Mediensteuerung

      • Drücken Sie auf die Schaltfläche "Anlage einschalten" auf dem Bildschirm

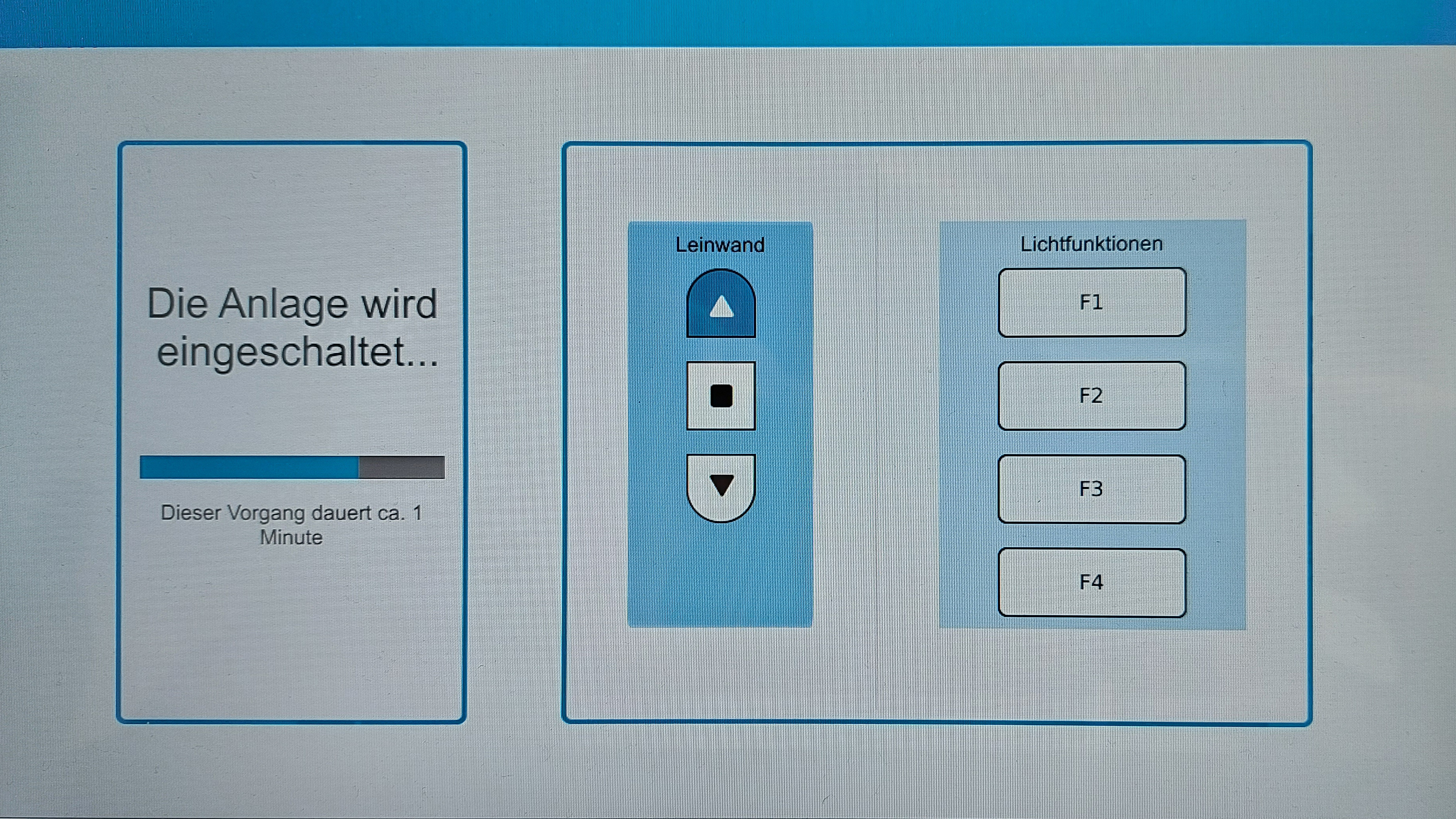

      • Warten Sie ca. 2 Minuten, während sich die Steuerung initialisiert
    • Teilnehmer/innen müssen
      Als erledigt kennzeichnen

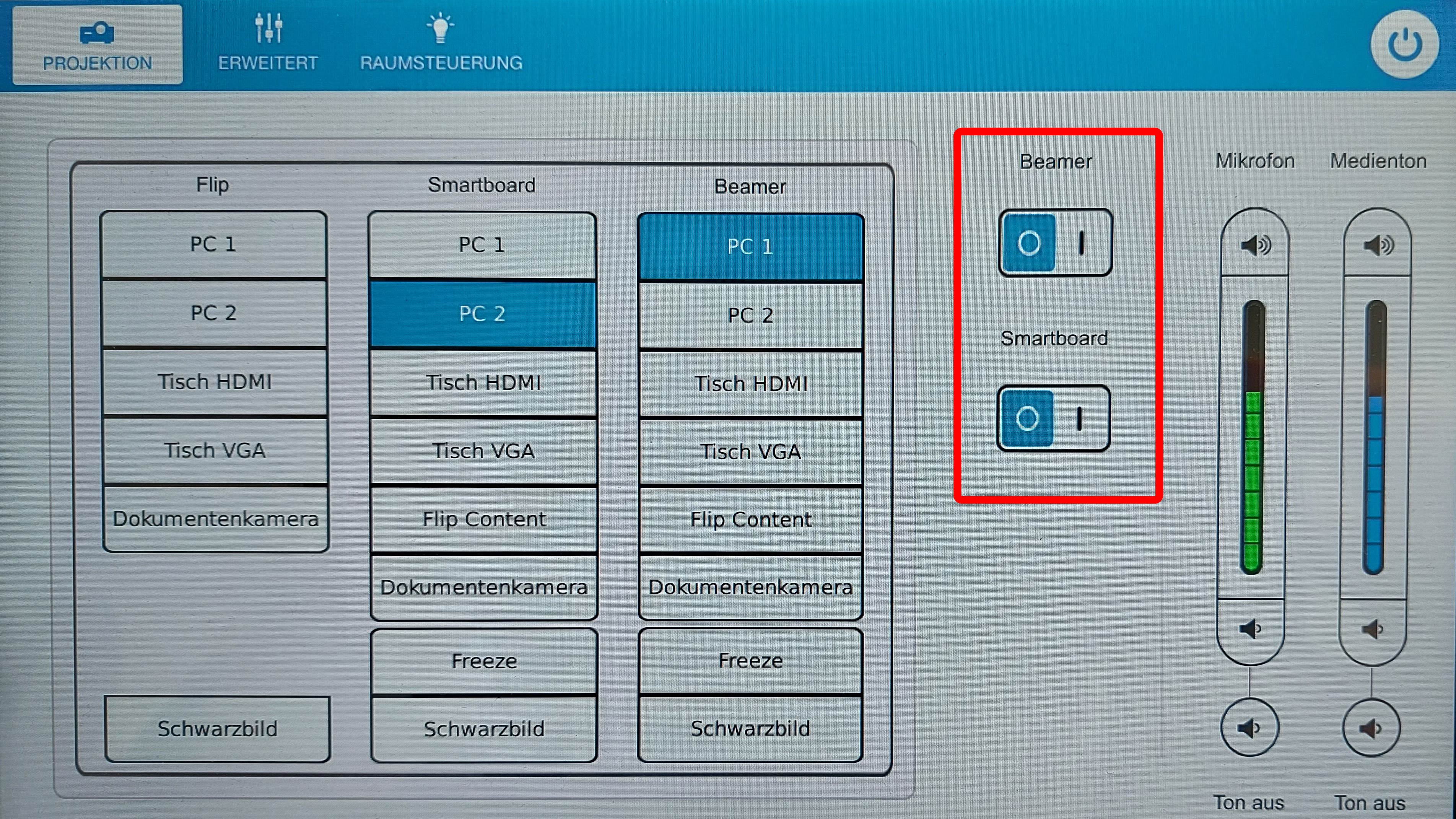

      Einschalten der Projektoren

      • Drücken Sie auf den gewünschten Beamer, um Ihn einzuschalten
      • Beim Einschalten des großen Beamers fährt die Leinwand selbstständig herunter
      • Den Samsung Flip Bildschirm müssen Sie am Gerät selbst einschalten (siehe Abschnitt "Samsung Flip Bildschirm" unten)
    • Teilnehmer/innen müssen
      Als erledigt kennzeichnen

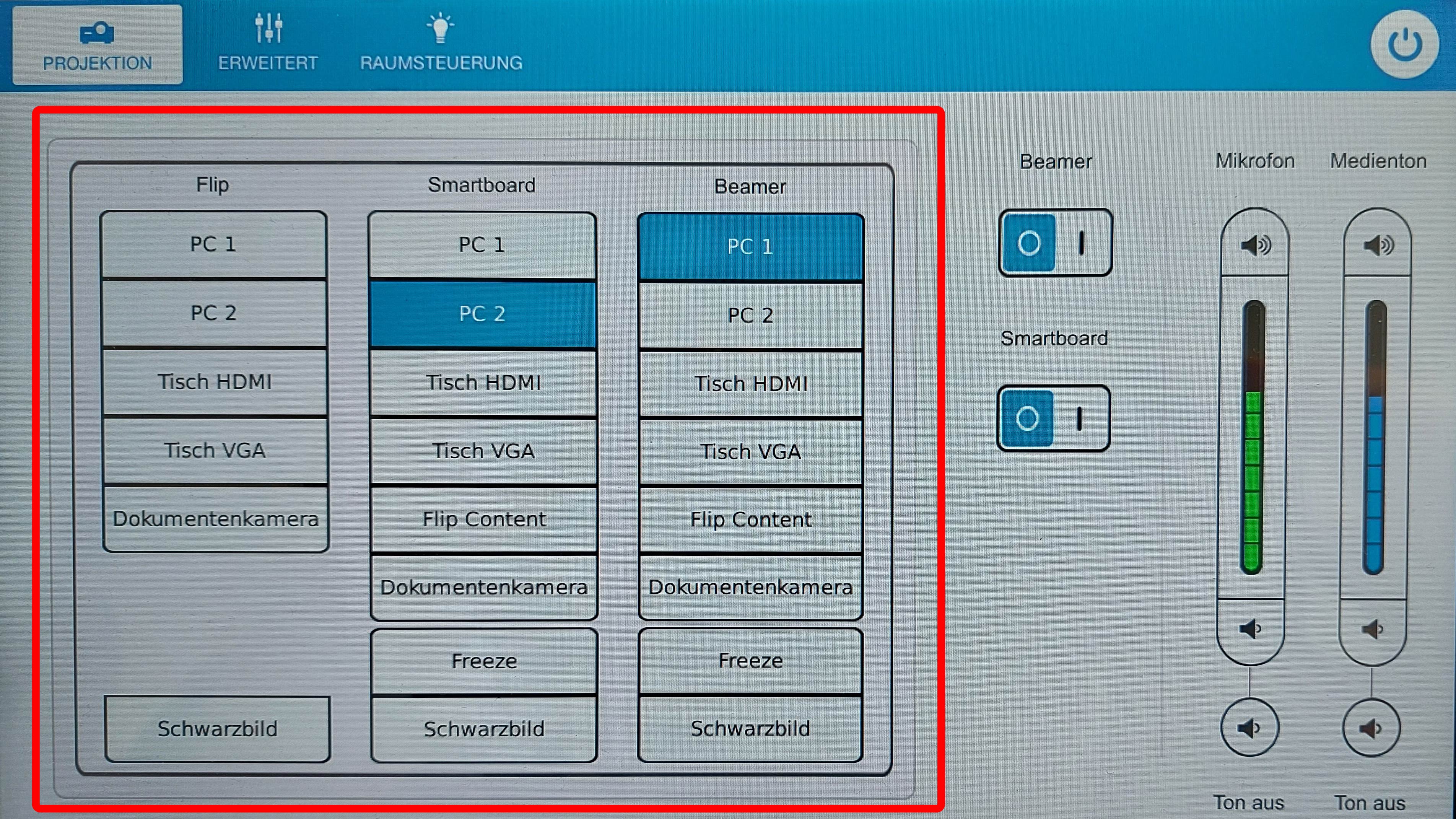

      Bildauswahl - Reiter "Projektion"

      • Wählen Sie in diesem Reiter die zugehörige Quelle für die gewünschte Senke aus
        • "PC 1" ist der PC rechts
        • "PC 2" ist der PC links
        • Für die Quelle "Flip Content" beachten Sie die Punkte unter dem Abschnitt "Samsung Flip Bildschirm" unten
      • Mit der Schaltfläche "Freeze" können Sie das aktuelle Bild einfrieren und wieder freigeben
      • Mit der Schaltfläche "Schwarzbild" können Sie die Ausgabe des jeweiligen Beamers abschalten
    • Teilnehmer/innen müssen
      Als erledigt kennzeichnen

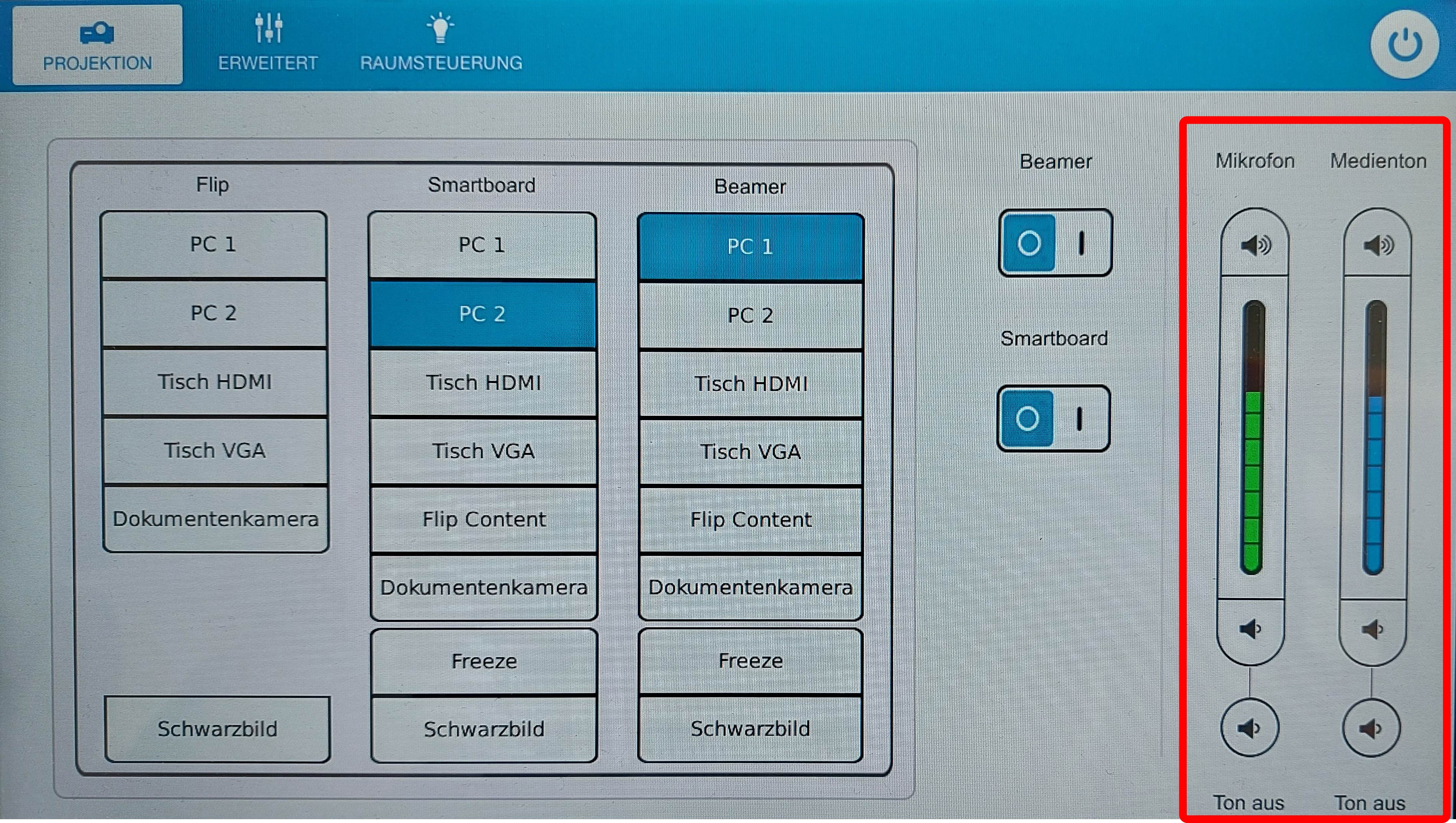

      Tonsteuerung

      • Im rechten Bedienfeld können sie den Lautstärke für das Mikrofon bzw. den Medienton einstellen
      • auf den beiden Schaltflächen unten können Sie den Ton für Mikrofon/Medien stumm schalten

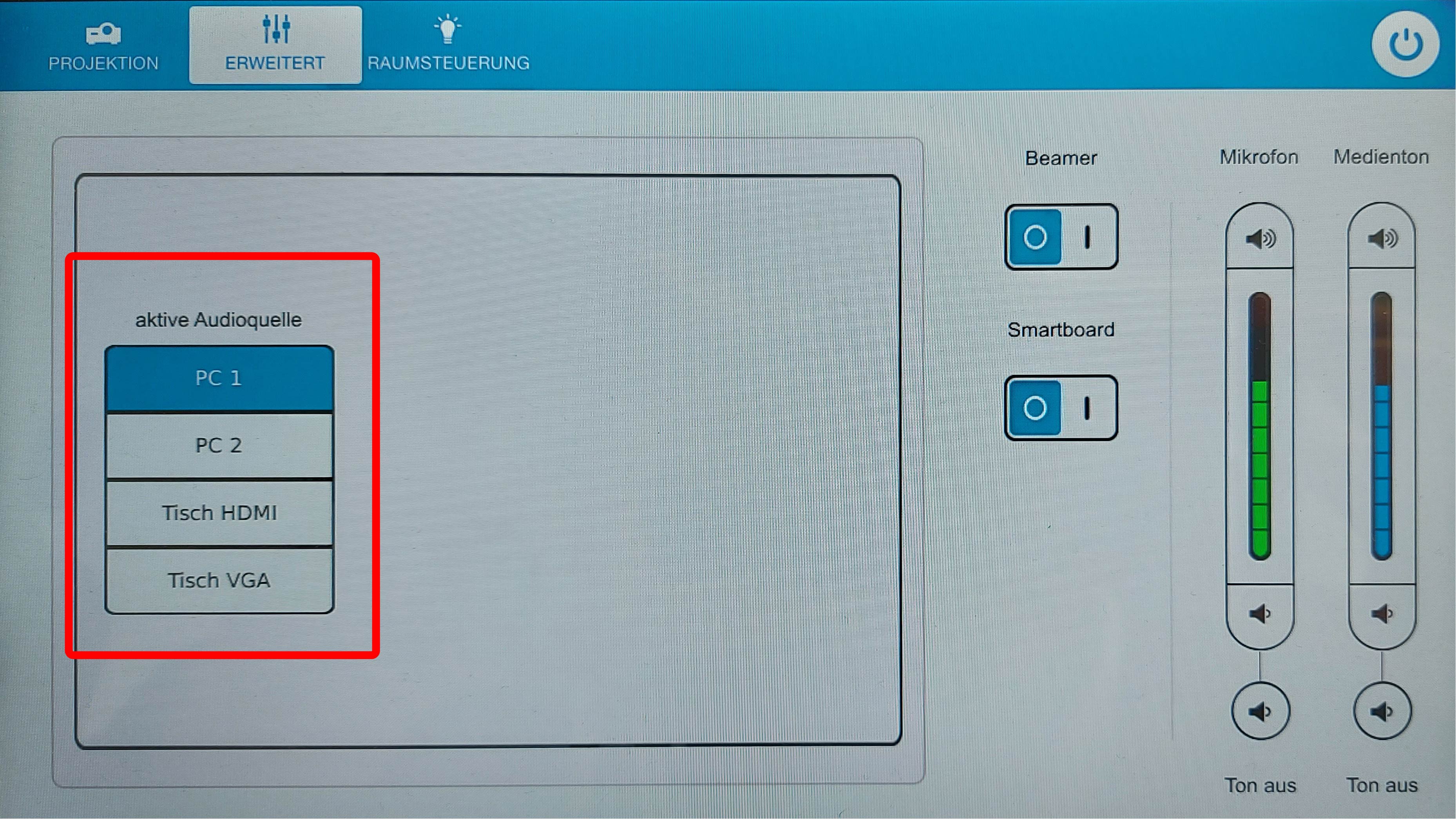

      Tonsteuerung - Reiter "Erweitert"

      • Wählen Sie hier die gewünschte Tonquelle aus
    • Teilnehmer/innen müssen
      Als erledigt kennzeichnen

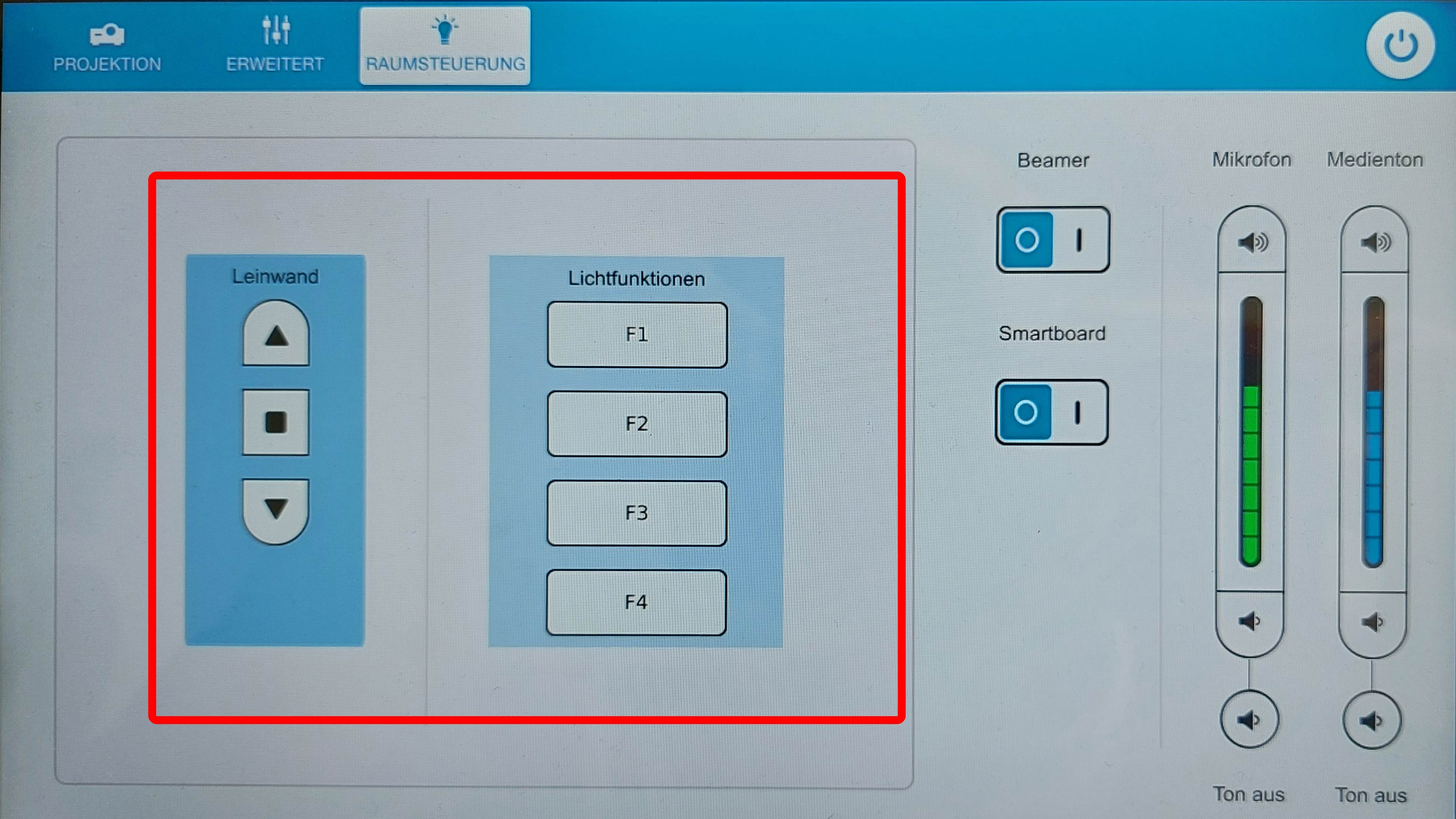

      Reiter "Raumsteuerung"

      • Links kann die Leinwand manuell verfahren werden (Wichtig: Die Leinwand fährt selbstständig beim Einschalten des Beamers herunter!)
        • Wenn Sie länger als 5 Sekunden drücken, rastet die aktuelle Richtung ein
        • Mit einem Druck in der Mitte stoppen Sie an der aktuellen Position
      • Rechts können Sie die vier Lichtbänder ein- bzw. ausschalten
    • Teilnehmer/innen müssen
      Als erledigt kennzeichnen

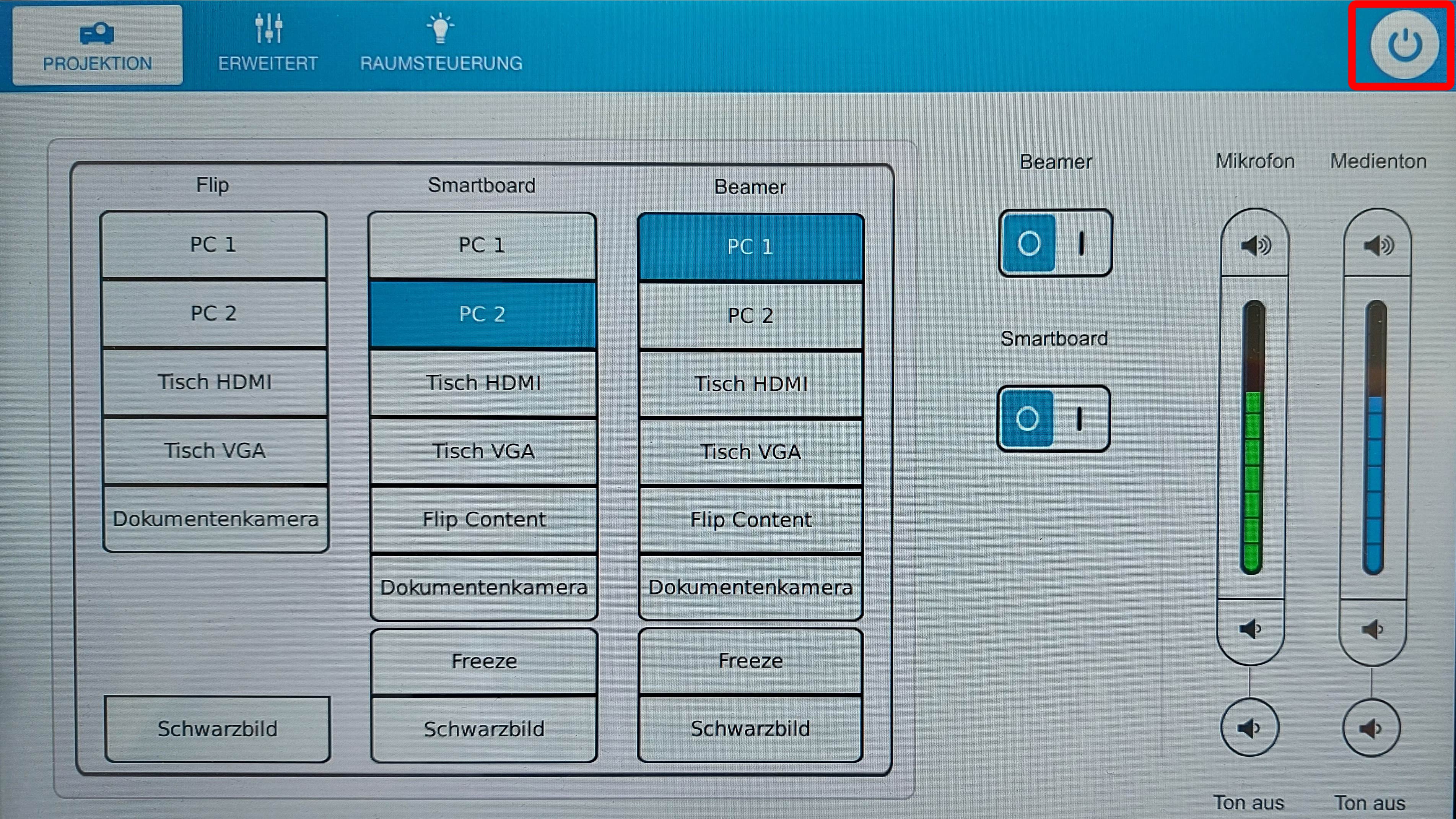

      Ausschalten der Mediensteuerung

      • Um die Steuerung auszuschalten, drücken Sie auf das Feld oben rechts
      • Bestätigen Sie Anschließend die Sicherheitsabfrage
      • Beim Ausschalten fährt die Leinwand selbstständig hoch
  • Einklappen Ausklappen

    Samsung Flip Bildschirm

    • Teilnehmer/innen müssen
      Als erledigt kennzeichnen

      Ein/Ausschalten des Bildschirms

      • Zum Einschalten des Bildschirms drücken Sie kurz auf den Knopf unten rechts am Gerät
      • Zum Ausschalten drücken Sie erneut den Knopf unten rechts für ca. fünf Sekunden
    • Teilnehmer/innen müssen
      Als erledigt kennzeichnen

      Samsung Flip zum Anzeigen anderer Quellen verwenden

      • Wählen Sie die gewünschte Quelle zum Anzeigen auf dem Flip über die Mediensteuerung aus (siehe Abschnitt "Mediensteuerung" oben)
      • Die Quelle erscheint als kleines Bild auf dem Bildschirm
      • Um die Quelle als Vollbild darzustellen, drücken Sie auf die Schaltfläche 7  (siehe Bild unten) und anschließend auf das nun erscheinende  blau ausgefüllte Rechteck
    • Teilnehmer/innen müssen
      Als erledigt kennzeichnen

      Samsung Flip als Quelle verwenden

      • Tippen Sie auf Pfeil oben in der Mitte der Anzeige

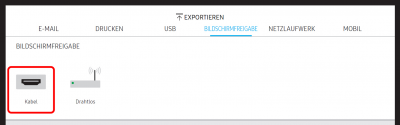

      • Im erscheinenden Menü wählen Sie nun Exportieren → Bildschirmfreigabe → Kabel (siehe Bild unten)
      • Nun können Sie in der Mediensteuerung die Ausgabe des Samsung Flip auf dem gewünschten Projektor anzeigen lassen
    • Anleitung Samsung Flip 2 Datei
      Teilnehmer/innen müssen
      Als erledigt kennzeichnen
  • Einklappen Ausklappen

    PTZ-Kamera

    • Teilnehmer/innen müssen
      Als erledigt kennzeichnen

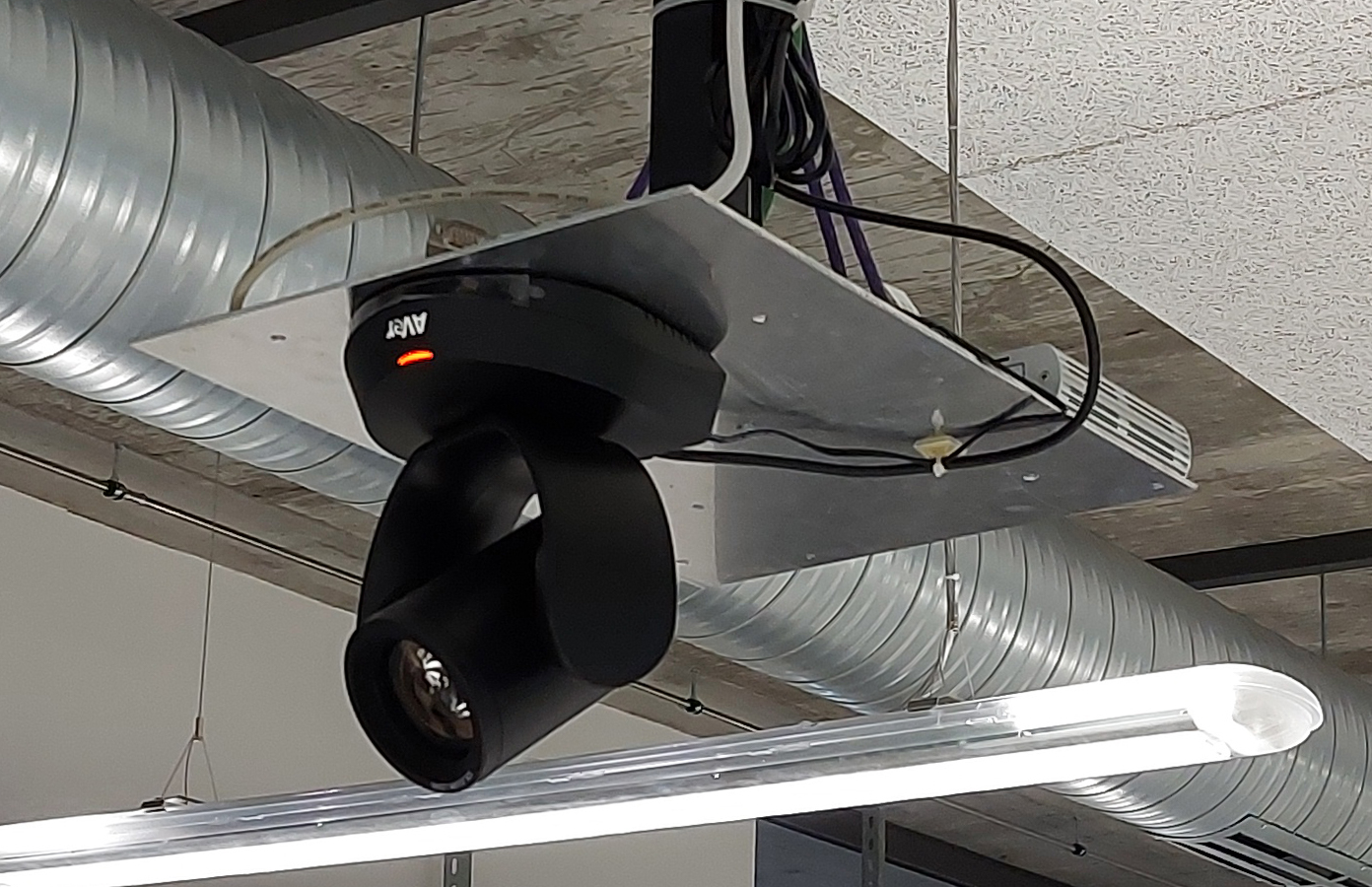

      Allgemeine Informationen zur Kamera

      • Die Kamera im Labor ist per USB an den linken Dozenten-PC angeschlossen und wird als Webcam erkannt
      • Sie kann von jeder Software genutzt werden, die Webcams unterstützt, wie zum Beispiel Zoom etc.
    • Teilnehmer/innen müssen
      Als erledigt kennzeichnen

      Verfahren und Zoomen des Kamerabildes

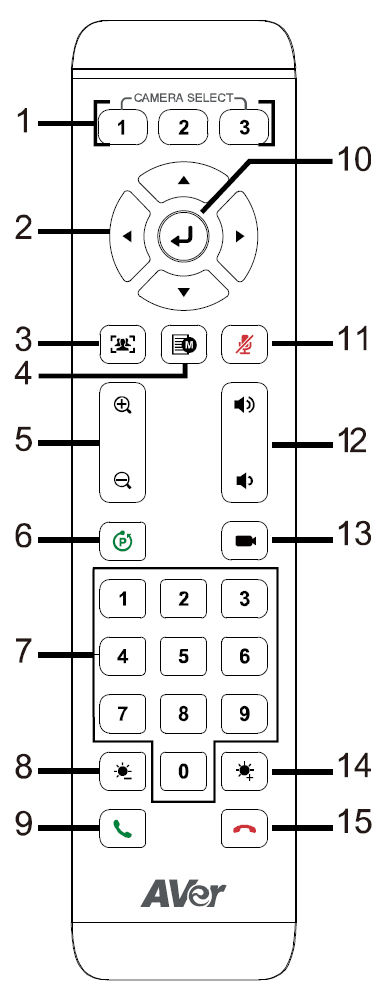

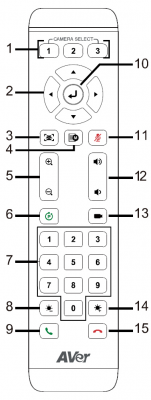

      • Zum Verfahren der Kamera verwenden Sie die Pfeiltasten der Fernbedienung (Nr. 2)
      • Zum Zoomen verwenden Sie die Lupen-Tasten der Fernbedienung (Nr. 5)
    • Anleitung CAM520Pro Datei
      Teilnehmer/innen müssen
      Als erledigt kennzeichnen
  • Einklappen Ausklappen

    Visualizer

    • Teilnehmer/innen müssen
      Als erledigt kennzeichnen

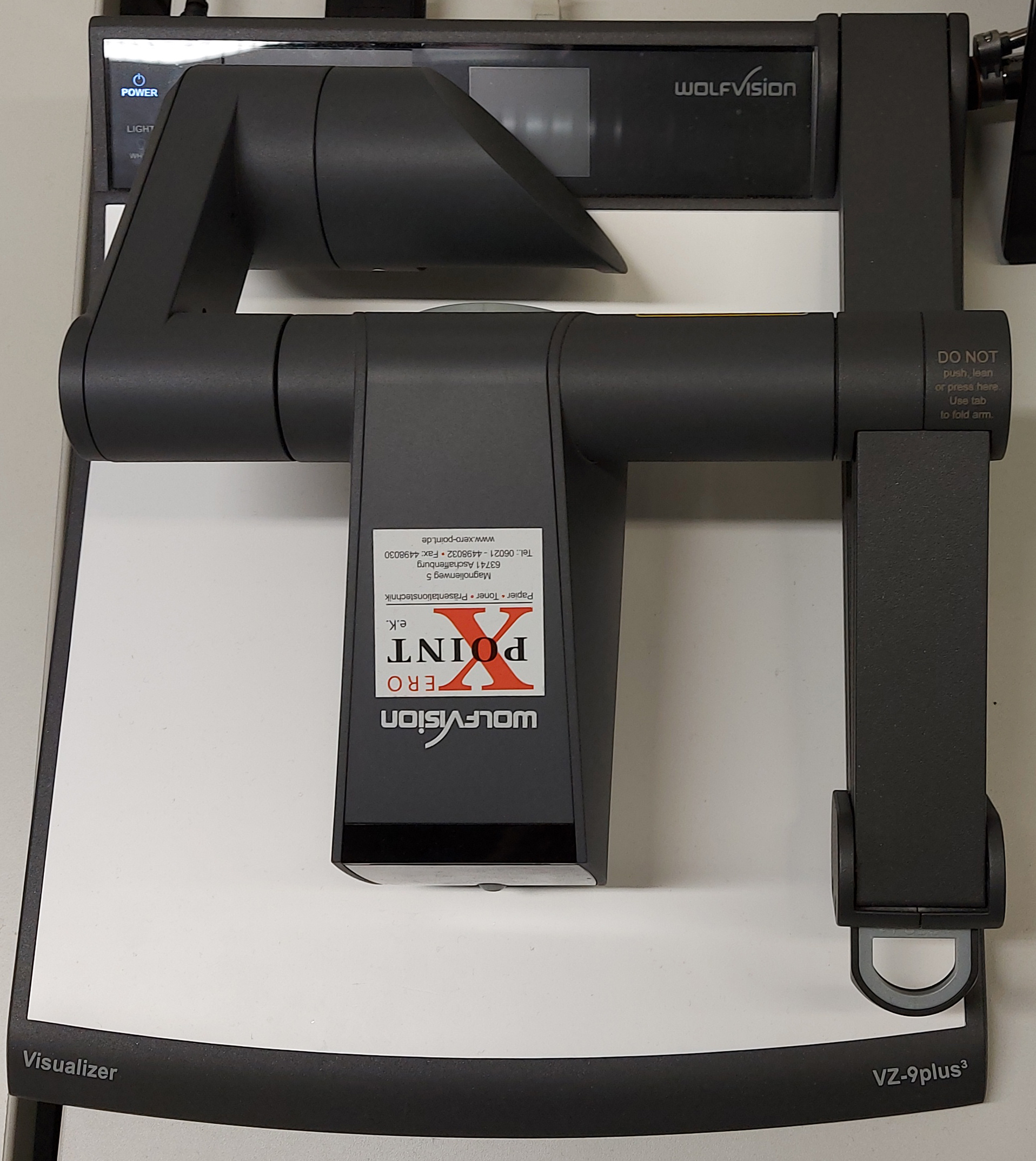

      Wichtiger Hinweis zum Visualizer

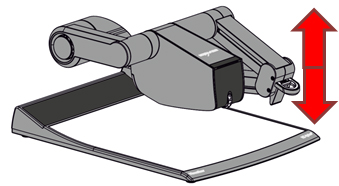

      • Zum Ein- bzw. Ausklappen des Visualizers bitte nur die Ziehvorrichtung vorne verwenden! (siehe auch die Kurzanleitung im PDF unten)
      • Teilnehmer/innen müssen
        Als erledigt kennzeichnen
      • Kurzanleitung Visualizer Datei
        Teilnehmer/innen müssen
        Als erledigt kennzeichnen
      • Anleitung Visualizer Datei
